Форматирование линий и абрисов


Параметры линий настраиваются так же, как абрисов замкнутых фигур, таких как эллипсы и многоугольники. Отображение и линий и абрисов можно настроить с помощью элементов управления в диалоговом окне Перо абриса, на странице Абрис окна настройки Свойства объекта, а также на панели свойств. Например, можно настроить цвет, ширину и стиль линий и абрисов.

Можно выбрать стиль угла для определения его формы в линиях, а также стиль конца линии для изменения отображения конечных точек линии. По умолчанию абрис размещается поверх заливки объекта, однако его можно поместить под заливку так, чтобы она перекрывала абРисунок Можно также связать толщину абриса с размером объекта, чтобы она увеличивалась или уменьшалась при увеличении или уменьшении размера объекта.

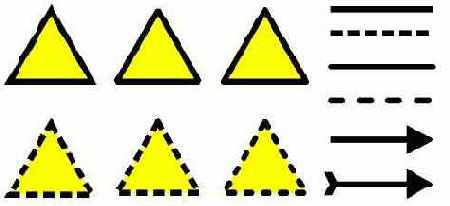

К треугольникам в верхнем и нижнем рядах были применены разные стили угла. К линиям в верхнем правом углу были применены разные концы линий. К линиям в нижнем правом углу были применены наконечники.

Если объект содержит линии, пересекающиеся под острыми углами, можно установить ограничение скругления для определения формы их угла. Если угол выше ограничения скругления, то он делается более острым; углы ниже ограничения скругления скашиваются.

Можно создавать каллиграфические абрисы. Каллиграфический абрис обладает переменной шириной, создающей эффект рисунка, выполненного от руки. Кроме того, к линиям и кривым можно добавлять наконечники. Можно создавать новые и редактировать существующие наконечники.

Для всех новых создаваемых объектов устанавливаются следующие свойства линии и абриса по умолчанию:

  Сверхтонкая ширина
  Черный цвет CMYK
  Сплошная линия
  Квадратный стиль углов и концов линий
  Наконечники не используются
  абрис располагается поверх заливки объекта
  абрис не связан с размером объекта. Тем не менее в любое время можно изменить любое из свойств линий и абрисов по умолчанию.
