Help для CorelDRAW Х3 (часть 2)
Исключение объектов
При исключении создаются объекты неправильной формы путем удаления перекрывающихся областей объекта. Можно исключить практически любой объект, включая клоны, объекты на разных уровнях, а также отдельные объекты с пересекающимися линиями. Однако нельзя исключить простой текст, размерные линии или шаблоны клонов.
Перед исключением объектов необходимо решить, какой объект требуется исключить (объект назначения), а также какой объект требуется использовать для исключения (исходный объект). Например, если требуется создать вырез в форме звезды квадратного объекта, то звезда будет исходным объектом, так как она используется для исключения квадрата. Квадрат является объектом назначения, так как это объект, который требуется исключить. Исходный объект исключает ту часть объекта назначения, которую перекрывает.
В объекте назначения сохраняются атрибуты заливки и абриса. Например, если выполняется исключение прямоугольника, который перекрывается окружностью, то удаляется область прямоугольника, которая закрыта окружностью. При этом образуется неправильная форма.
В CorelDRAW можно выполнять исключение объектов различными способами. Можно использовать объект на переднем плане в качестве исходного объекта, чтобы исключить объект, который находится под ним, а также использовать объект фона для исключения объекта на переднем плане. Кроме того, можно удалить скрытые области перекрывающихся объектов, чтобы в рисунке остались только видимые области.При преобразовании векторной графики в растровые изображения удаление невидимых областей позволит уменьшить размер файла.

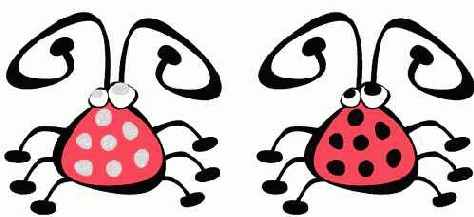

Исключение можно использовать для уменьшения числа объектов на рисунке. Вместо создания глаз и точек в изображение жука, эти области (показаны слева серым цветом) исключаются, открывая черный фон (справа).

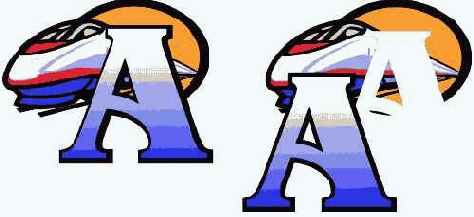

Буква «A», которая является объект переднего плана, используется для исключения объекта фона. Частичный силуэт буквы создается в эмблеме (справа).
