Использование типов узлов


Узлы на объекте кривой можно изменить в один из четырех типов: острый угол, сглаженный, симметричный или линия. Маркеры управления каждого типа узла работают по-разному.

Узлы с острыми углами позволяют создавать такие острые переходы, как углы или острые углы, в объекте кривой. Можно переместить маркеры управления в узле с острым углом независимо друг от друга, изменяя только линию на одной стороне узла.

В сглаженных узлах линии, проходящие через узел, принимают форму кривой, обеспечивая более сглаженные переходы между сегментами линий. Маркеры управления сглаженного узла всегда находятся точно напротив другу друга, но они могут находиться на различных расстояниях от узла.

Симметричные узлы напоминают сглаженные узлы. Они обеспечивают сглаженный переход между сегментами линий, но, кроме того, они также обеспечивают для линий с обеих сторон узла одинаковый изогнутый внешний вид. Маркеры управления симметричных узлов находятся точно напротив друг друга и на равном расстоянии от узла.

Узлы линий позволяют формировать объекты кривых путем изменения формы их сегментов. Можно выпрямить изогнутый сегмент или изогнуть прямой сегмент. При изгибании прямого сегмента внешний вид сегмента не претерпевает значительных изменений, но при этом отображаются маркеры управления, которые можно переместить для изменения формы сегмента.

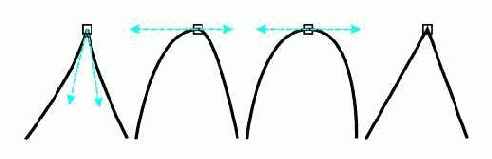

Слева направо: с острым углом, сглаженный, симметричный и узел линии
