Функция обрезки позволяет быстро удалить ненужные области в объектах и импортированной графики, устранить потребность в отмене группировки объектов, разделить связанные группы или преобразовать объекты в кривые. Можно обрезать векторные объекты и растровые изображения.
Обрезка объектов

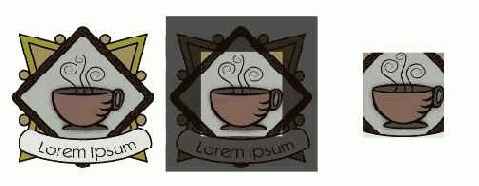

При обрезке объектов определяется прямоугольная область (область обрезки), которую требуется сохранить. Части объекта за пределами области обрезки удаляются. Можно указать точное положение и размер области обрезки, кроме того, ее можно поворачивать и изменять ее размер. Кроме того, можно удалить область обрезки.
Можно обрезать только выбранные объекты без изменения других объектов на рисунке или обрезать все объекты на странице рисования. В любом случае выбранный текст и объекты фигур автоматически преобразовываются в кривые.
1.
Выберите объекты, которые требуется обрезать.
Если объекты не выбраны на странице рисования, то будут обрезаны все объекты.
2.
Откройте меню Обрезка
, а затем выберите инструмент Обрезка
.
3.
Перетащите курсор для определения области обрезки.
4.
Дважды щелкните внутри области обрезки.
Дополнительные возможности
Указание точного положения области обрезки
Введите значения в поля Расположить на панели свойств и нажмите клавишу Enter.
Указание точного размера области обрезки
Введите значения в полях Размер на панели свойств и нажмите клавишу Enter.
Поворот области обрезки
Введите значение в поле Угол поворота.
Удаление области обрезки
Нажмите кнопку Удалить рамку обрезки.
•
Объекты, которые находятся на заблокированных и скрытых уровнях, а также уровнях сетки и направляющий нельзя обрезать. Кроме того, нельзя обрезать объекты OLE и Интернета, ролловеры или содержимое объектов PowerClip.
Можно выполнять интерактивное перемещение, поворот и изменение размера области обрезки, как и любого другого объекта. Чтобы переместить область обрезки, перетащите его в новое положение. Чтобы изменить размер области обрезки, перетащите любой из ее маркеров
. Чтобы повернуть область обрезки, щелкните в ней и перетащите маркер поворота
