Деформация Zipper

Суть деформации зигзага состоит в создании с обеих сторон от линии исходного объекта на некотором расстоянии от нее двух последовательностей равномерно распределенных по длине линии точек. Линии исходного объекта заменяются в ходе преобразования на зигзаг, соединяющий точки этих последовательностей. Количество точек в последовательностях определяется частотой деформации, а расстояние точек от линии — ее амплитудой. Управляющая схема деформации такая же, как у центробежной и центростремительной деформаций, с одним дополнительным элементом — местоположение прямоугольного белого ползунка на прямой, соединяющей ромб и квадрат, определяет частоту деформации. На рис. 11.14 представлены результаты деформации круга (на последнем примере показана управляющая схема деформации). Чтобы результаты было удобнее сопоставлять с исходным объектом, круг перед деформированием был дублирован.

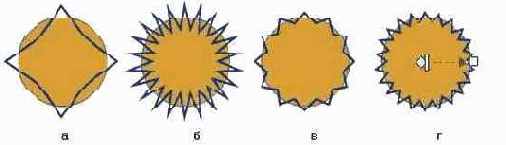

Рис. 11.14. Результаты деформации круга со следующими значениями амплитуды и частоты: 100:1 (а), 100:10 (б). 45:5 (в) и 45:10 (г)

При регулярной деформации зигзага последовательности точек создаются на равных расстояниях от линии объекта, при случайной — расстояние каждой точки от линии уменьшается на произвольно выбранный процент. Кроме рандомизации деформация зигзага позволяет использовать еще два модификатора: сглаживание узлов и локализацию деформации. При включенном сглаживании после деформации в кривой вместо точек излома создаются симметричные узлы. Режим локализации деформации позволяет подавлять амплитуду деформации на отдельных участках линии объекта.

При перетаскивании ромба управляющей схемы от центра рамки выделения к линии объекта характер деформации меняется. Если режим локализации выключен, при перемещении ромба управляющей схемы вслед за ним перемещаются и узлы из внешней по отношению к исходному объекту последовательности точек. Результат деформации смещается по отношению к исходному положению объекта, как бы притягиваясь к центру управляющей схемы. Два первых примера на рис. 11.15 демонстрируют этот эффект. В первом случае (рис. 11.15, а) центр управляющей схемы смещен в правый верхний угол рамки выделения объекта, во втором (рис, 11.15, б) — в левый нижний. При включении режима локализации деформации амплитуда деформации при приближении центра управляющей схемы не увеличивается, а при удалении — подавляется. При центральной деформации включение режима локализации приводит к подавлению амплитуды деформации до нуля по всему абрису. Остальные два примера (рис. 11.15, в и г) отличаются от первых только включенным режимом локализации.

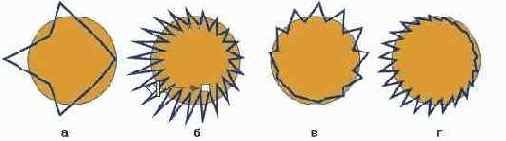

Рис. 11.15. Влияние смещения центра управляющей схемы и режима локализации на результат деформации

Большая часть элементов управления панели атрибутов, соответствующей деформации зигзага, нам уже известна, а назначение остальных понятно из их названий (рис. 11.16).


Рис. 11.16. Панель атрибутов инструмента Interactive Distortion при выборе деформации зигзага
