Пошаговые переходы с незамкнутыми управляющими объектами

В отдельных случаях целесообразно применить пошаговый переход, построенный на базе незамкнутых управляющих объектов. На рис. 13.20 представлен пошаговый переход, построенный на базе двух копий пятивитковой спирали.

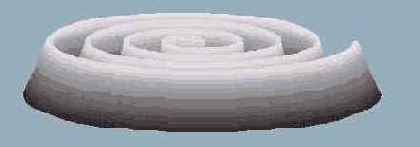

Рис. 13.20. Пошаговый переходе незамкнутыми управляющими объектами

Верхняя спираль представляет собой смещенную вверх копию нижней. Для нижней задана обводка черной контурной линией толщиной 16 пунктов, для верхней — белой контурной линией толщиной 2 пункта. Кроме того, центр белой спирали дополнительно смещен вверх в режиме эластичного смещения (см. урок 5). Пошаговый переход построен с 40 промежуточными объектами, в результате получилось что-то среднее между часовой пружиной и горной дорогой.

Примечание

В принципе возможно построение пошаговых переходов, у которых один из управляющих объектов — замкнутый, а второй — разомкнутый. Но на практике такие случаи встречаются редко, поскольку трудно обеспечить плавность изменения формы промежуточных объектов из-за несоответствия количества и расположения узлов.
