Упражнение 13.3. Разделение и отделение пошаговых переходов

В этом упражнении мы освоим на практике, приемы разделения пошагового перехода для индивидуальной настройки промежуточного управляющего объекта и отделения пошагового перехода для окончательной корректировки положений промежуточных объектов. В качестве объекта для изображения выберем бусы, с расположенными в средней части семью миндалевидными бусинами, размер которых постепенно уменьшается по мере удаления от центра. Вслед за ними идут еще по пять круглых бусин одинакового диаметра с каждой стороны. Последовательность выполнения упражнения иллюстрирует рис. 13.21.

1, Начните с построения изображения нити, на которой будут располагаться бусины. Если подходить к вопросу строго, то следовало бы построить так называемую цепную линию, но для целей иллюстративной графики ее с успехом заменит вытянутый по вертикали эллипс. Затем постройте еще один эллипс, на этот раз — вытянутый по горизонтали и с размерами самой маленькой из продолговатых бусин. Продублируйте его, сместите копию вправо и постройте на базе двух маленьких эллипсов пошаговый переход с пятью промежуточными объектами. После того как вы привяжете его к траектории, задаваемой эллипсом, должно получиться что-то вроде нитки, приведенной на рис. 13.21, а.

Подсказка

Чтобы средняя бусина пошагового перехода попала точно в середину нити, постройте вертикальную направляющую, проходящую через центр эллипса, и перемещайте управляющие объекты перехода, добиваясь желаемого расположения средней бусины. Для удобства можно построить и горизонтальную направляющую, чтобы выровнять по ней центры управляющих объектов.

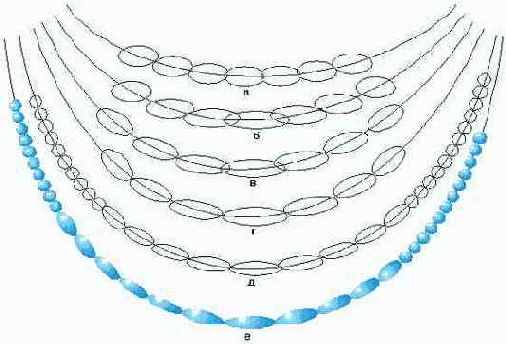

Рис. 13.21. Последовательность построения изображения нитки с бусинами различных размеров и форм

2. Разделите пошаговый переход, превратив среднюю бусину в управляющий объект. Выделите ее с помощью инструмента Pick (Выбор) и увеличьте до желаемых размеров с помощью полей панели атрибутов. При этом неизбежно возникнет перекрытие промежуточных объектов — на него мы пока не обращаем внимания (рис. 13.21, б).

3. Выделите инструментом Pick (Выбор) крайнюю продолговатую бусину и перетащите ее вправо и вверх по нитке, устраняя в первом приближении перекрытие промежуточных объектов. Повторите щелчок мышью, чтобы появились маркеры поворота. Поверните бусину вокруг центра вращения (который расположен на линии, изображающей нитку), таким образом, чтобы нитка «пронизывала» ее по длинной оси эллипса. Проделайте то же со второй крайней бусиной. Как бы мы ни старались, угол поворота остальных промежуточных объектов при этом будет весьма далек от желаемого. Кроме того, устранить перекрытие промежуточных объектов, не допустив возникновения зазоров между ними, пользуясь только регуляторами ускорения промежуточных объектов, скорее всего, не удастся — изображение на рис. 13.21, в несет на себе следы не увенчавшихся успехом попыток такого рода.

Примечание

Стремиться к абсолютной точности поворота бусин и их расположения на этом этапе нет необходимости.

4. Индивидуально выделив правую часть составного пошагового перехода, выполните отделение командой Break Apart (Отделить), затем разгруппируйте полученную группу промежуточных объектов. Выделите инструментом Pick (Выбор) бусину, расположенную справа от центральной, и перетащите средний маркер до полного устранения зазора и перекрытия с центральной бусиной. Выполнив второй щелчок, откорректируйте угол ее поворота. Поступите точно так же со всеми остальными бусинами правой половины нитки, начиная от середины к краю, а затем повторите весь процесс для левой половины нитки. Вот теперь все бусины заняли свои места (рис. 13.21, г). Оставшиеся минимальные погрешности расположения бусин не должны вас смущать — в настоящих бусах каждая бусина все равно просверливается не идеально по геометрической оси, кроме того, такие погрешности на глаз почти не воспринимаются.

5. Остается только построить два пошаговых перехода, изображающих круглые бусины, разместить их на той же кривой, откорректировать положение управляющих объектов и шаг промежуточных объектов (рис. 13.21, д). Заключительный штрих — назначение текстурной заливки (рис. 13.21, е).

Поскольку описанный прием годится для размещения на произвольной траектории не только эллипсов и окружностей, но и практически любых фигур, он очень удобен для построения всевозможных рамок, багетов и бордюров.
