Уроки CorelDRAW





Увеличительная линза

Увеличительная линза имитирует эффект настоящего увеличительного стекла, отображая в увеличенном виде перекрываемые ею объекты. Однако в отличие от обычной лупы, степень увеличения можно регулировать. Более того, линза этого типа при задании степени увеличения меньше единицы отображает перекрываемые объекты в уменьшенном виде.

Примечание

Диапазон допустимых значений степени увеличения составляет от 0,1 до 100.

Увеличительная линза всегда прозрачна — даже если преобразование увеличительной линзы применяется к объекту с заливкой, эта заливка игнорируется на все время использования этого объекта в качестве увеличительной линзы. Чтобы создать увеличительную линзу, выполните следующую процедуру.

1. Выделите объект, который будет играть роль линзы, инструментом Pick (Выбор).

2. Выберите команду Effects > Lens (Эффекты > Линзы).

3. Выберите альтернативу Magnify (Увеличительная линза) в раскрывающемся списке пристыковываемого окна Lens (Линзы).

4. В поле Amount (Кратность) введите значение из диапазона от 0,1 до 100,0.

5. Щелкните на кнопке Apply (Применить).

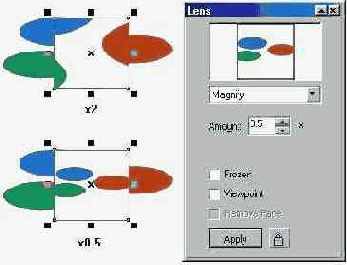

На рис. 14.3 представлены результаты размещения двух линз с различной степенью увеличения над одинаковыми фрагментами рисунка, каждый из которых состоит из двух одинаковых эллипсов.

Примечание

Обратите внимание, что линза двукратного увеличения, если она расположена в стопке объектов ниже линзы двукратного уменьшения, попадает в «поле зрения» последней и отображается через нее наравне со всеми другими объектами, расположенными в стопке ниже линзы. Если переместить увеличивающую линзу на верх стопки, в уменьшающей линзе будет виден только исходный эллипс, но не его увеличенное изображение.

Как видно из рисунка, при кратности линзы, отличной от 1, размеры области, которая отображается в линзе, не совпадают с размерами самой линзы: в увеличивающей линзе видна меньшая часть изображения, чем та, что перекрывается линзой; в линзе уменьшающей, наоборот, видно больше, чем она перекрывает.

Однако в том и другом случае линза заслоняет некоторую часть изображения, и размещенные в этой части объекты не видны на чертеже в своем натуральном размере.


Рис. 14.3. Увеличительные линзы различной степени увеличения: 2 (слева) и 0.5 (справа)
