Уроки CorelDRAW





Точечные эффекты

Кроме возможности выполнять цветовую коррекцию CorelDRAW предоставляет в распоряжение пользователя огромное количество стандартных методов модификации точечного изображения — эффектов, а также методов, реализуемых с помощью специальных подключаемых модулей CorelDRAW — фильтров. Сколько-нибудь подробное рассмотрение даже основных эффектов и фильтров потребовало бы написания еще одной книги, по объему не меньше этой. Поэтому придется ограничиться только примером преобразования монохромного изображения с помощью трех различных эффектов и краткой характеристикой групп эффектов.

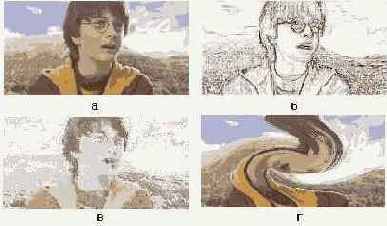

На рис. 17.3 представлено исходное монохромное изображение, полученное в результате сканирования книжной иллюстрации, и три варианта его модификации с помощью стандартных точечных эффектов CorelDRAW.


Рис. 17.3. Точечное изображение (а) и его модификации, построенные при помощи точечных эффектов: б) Find Edges, в) Watercolor. г) Swirl

В меню Bitmaps (Точечные изображения) имеется девять команд, каждая из которых соответствует отдельной категории точечных эффектов, и команда Plug-Ins (Подключаемые модули). Выбор того или иного эффекта для применения к выделенному точечному изображению выполняется с помощью подменю, соответствующих названиям категорий эффектов.

  • 3D Effects (Трехмерные эффекты). Эффекты этой категории искажают плоское точечное изображение таким образом, что оно начинает казаться трехмерным. Наиболее часто в этой категории используются эффекты Emboss (Рельеф), преобразующий изображение в совокупность выступов или углублений при боковом освещении, и Page Curl (Отогнутый уголок), имитирующий загиб угла листа бумаги с точечным изображением.

  • Art Strokes (Художественные мазки). В эту категорию сведены эффекты, имитирующие традиционные художественные приемы рисования — от рисунка итальянским карандашом или углем до акварели и пуантилизма.

  • Blur (Размывание). Название этой категории говорит само за себя. Путем размывания смягчают резкость точечных изображений, имитируют тени, туман, движение. Наиболее часто используемые эффекты — Gaussian Blur (Размывание по Гауссу) и Motion Blur (Движение).

  • Color Transform (Цветовые преобразования). В эту категорию сведены четыре эффекта, настолько радикально изменяющие цветовую гамму точечного изображения, что назвать это цветовой коррекцией нет никакой возможности. С их помощью можно свести цветовую гамму к базовым цветам, заменить цвета яркими, броскими оттенками, превратить изображение в подобие фотоснимка, сделанного против света.

  • Contour (Контуры). Эффекты этой категории позволяют акцентировать в то- чечном изображении кромки — линии, по которым соприкасаются контрастно окрашенные области. Есть возможность задавать критерии поиска кромки, выбирать способ ее акцентирования, определять цвет кромки.

  • Creative (Фантазийные). К этой категории относятся 14 эффектов CorelDRAW. Они преобразуют исходное точечное изображение в различные виды мозаик и текстур. В качестве элементов мозаик могут выступать шарики, шестеренки, квадратики, стеклянные призмы, дождевые капли и многое другое.

  • Distort (Искажение). Эффекты этой категории искажают точечное изображение без образования иллюзии трехмерности. Сюда входят, например, такие эффекты, как Tile (Плитки), уменьшающий изображение и многократно повторяющий его в виде кафельных плиток с росписью, Swirl (Завиток) и Wet Paint (Мокрая краска).

  • Noise (Шум). В эту категорию входят 8 эффектов CorelDRAW, позволяющих работать с визуальным шумом — случайным образом распределенными по площади точечного рисунка пикселами. Эффекты позволяют добавлять шум к изображению, управлять его характеристиками и устранять нежелательный шум. Особенно полезными в практической работе оказываются эффекты Diffuse (Диффузное рассеяние), позволяющий устранять микроскопические просветы в точечных изображениях, Dust and Scratches (Пыль и царапины), Remove Noise (Устранить шум) и Remove Moire (Устранить муар). Последний эффект хорошо устраняет нежелательные узоры, возникающие на точечных изображениях при повторном растрировании с разрешением, отличным от исходного.

Примечание

Одним из наиболее часто встречающихся на практике вариантов пвторного растрирования является сканирование изображений, воспроизведенных полиграфическим способом — например, фотографий из книги. В результате при выводе сканированного изображения на экран или печать на нем появляется муар — нежелательные «узоры» в виде полос, квадратов и регулярно расположенных пятен. Наиболее эффективный способ борьбы с муаром — использование при повторном растрировании разрешения, кратного разрешению при первичном растрировании. Когда это невозможно, может помочь . эффект устранения муара.

  • Sharpen (Фильтрация). В эту категорию входят 5 эффектов, изменяющих характеристики пикселов точечного изображения с эффектом акцентирования ребер — линий, ограничивающих однородные фрагменты этого изображения.

После выбора любой из команд, соответствующих точечному эффекту, на экране раскрывается диалоговое окно, элементы управления которого обеспечивают возможность настройки управляющих параметров и режимов, присущих выбранному эффекту.
