Заливка двухцветным узором

Чтобы назначить выделенному объекту или нескольким объектам заливку двухцветным узором, следует выполнить описанную ниже процедуру.

1. Выберите инструмент Interactive Fill (Интерактивная заливка).

2. На панели атрибутов (рис. 6.33) установите категорию заливки Pattern Fill (Заливка узором) и выберите в раскрывающемся списке альтернативу Two Color Pattern (Двухцветный узор).

3. В раскрывающемся списке вариантов начальной заливки выберите необходимый узор.

4. С помощью раскрывающихся списков основного и фонового цвета выберите пару цветов, в которых будет воспроизводиться заливка.

5. Кнопками настройки размеров плитки (левая кнопка соответствует маленькой плитке, средняя — средней, а правая — большой) или соответствующими счетчиками установите величину раппорта.

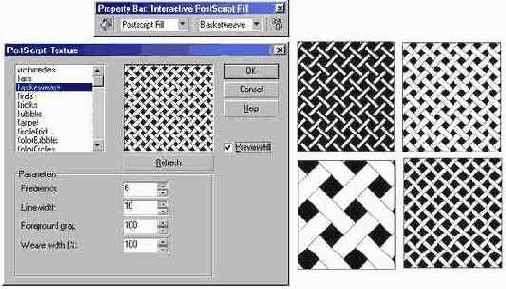

Рис. 6.33. Заливки двухцветным узором и средства управления ими

В результате выделенные объекты получат заказанную заливку (вроде изображенной на левом верхнем образце рис. 6.33). Поверх заливки отображается схема заливки, состоящая из четырех маркеров и пунктирного четырехугольника, размеры которого соответствуют плитке узора (раппорту). Перетаскивая расположенный в центре ромбовидный маркер инструментом Interactive Fill (Интерактивная заливка), можно сместить начальную точку заливки по отношению к объекту. Перетаскивание квадратных черного и белого маркеров позволяет масштабировать и скашивать пунктирную рамку схемы, искажая форму плитки узора. Перетаскивая маркер в форме кружка, можно разворачивать схему заливки, меняя ориентацию узора по отношению к объекту с заливкой.

Подсказка

Работать со схемой заливки узором намного удобнее при увеличенном масштабе изображения.

Кнопка преобразования заливки с объектом управляет поведением заливки при некоторых преобразованиях объекта. Если режим преобразования заливки с объектом выключен, то повороты объекта, его масштабирование и скос не оказывают влияния на ориентацию и рисунок плиток заливки. Как влияет включение этого режима на форму заливки узором, мы увидим при выполнении упражнения 6.5.

Примечание

Более сложные преобразования (оболочки, линзы, перспектива, интерактивное искажение) не влияют на форму заливки узором вне зависимости от включения или выключения режима преобразования заливки вместе с объектом.

Кнопка Mirror Fill Tiles (Зеркальный переворот плиток) позволяет вместо каждой второй плитки узора вставлять ее зеркальное отражение вокруг вертикальной оси.

Если требуется более точная настройка размеров раппорта и размещения узора по отношению к объекту, можно воспользоваться диалоговым окном Pattern Fill (Заливка узором).

В диалоговом окне имеются следующие группы элементов управления.

  • Группа из трех переключателей позволяет выбрать тип заливки: 2-color (Двухцветный узор), Full color (Многоцветный узор), Bitmap (Точечное изображение).

  • Раскрывающийся список (в раскрытом виде он представляет собой палитру) образцов точечных заливок предназначен для выбора рисунка заливки.

  • Раскрывающиеся списки Front (Основной) и Back (Фоновый) позволяют выбрать цвета узора.

  • Кнопки Load (Загрузить), Delete (Удалить) и Create (Создать) предназначены для работы с пользовательскими заливками. Щелчок на кнопке Create (Создать) раскрывает диалоговое окно Pattern Editor (Редактор узоров), с помощью которого можно построить точечное изображение для дальнейшего использования в качестве раппорта. Щелчком на кнопке Delete (Удалить) текущий образец заливки удаляется с палитры образцов. Кнопка Load (Загрузить) позволяет импортировать образцы заливок из внешнего файла.

  • Счетчики группы Origin (Привязка) определяют смещение левого нижнего угла раппорта по отношению к левому нижнему углу рамки выделения объекта.

  • Счетчики группы Size (Размер) устанавливают размер плитки узора.

  • Счетчики группы Transform (Преобразование) содержат управляющие параметры преобразований, применяемых к плитке узора: Skew (Скос) и Rotate (Поворот).

  • Последняя группа элементов управления диалогового окна управляет смещением четных строк или столбцов плиток по отношению к нечетным строкам или столбцам. Группа из двух переключателей позволяет выбирать смещаемые фрагменты заливки: Row (Строки) и Column (Столбцы). Счетчик позволяет указать, на какую часть длины стороны раппорта будут смещаться плитки по отношению к соседним. В приведенном на рис. 6.33 верхнем правом образце точечной заливки задано смещение четных столбцов на 50 % длины раппорта.

  • Флажок Transform fill with object (Преобразовывать заливку с объектом) функционально аналогичен соответствующей кнопке на панели атрибутов (см. выше).

  • Флажок Mirror Fill (Зеркальный переворот плиток) функционально аналогичен соответствующей кнопке на панели атрибутов (см. выше).

В CorelDRAW имеется возможность преобразовать в узор для заливки любой ранее построенный фрагмент изображения. После щелчка на кнопке Select Pattern (Выбрать узор) и установки в промежуточном диалоговом окне значений атрибутов заливки (цветная или двухцветная, степень разрешения при преобразовании изображения в точечный рисунок раппорта) остается перетащить указатель мыши по диагонали прямоугольника, обозначающего границы создаваемого рaппорта, и узор будет создан, добавлен в список выбора узоров и назначен выделенному объекту.
