Учебный курс по CorelDRAW 12



Сетки

Сетки, так же как и спирали, не образуют отдельного класса объектов CorelDRAW. Строящиеся с помощью инструмента Graph Paper (Диаграммная сетка) фрагменты изображений представляют собой группы упорядоченных одинаковых прямоугольников. Строить такие фрагменты с помощью инструмента Rectangle (Прямоугольник) чересчур утомительно, поэтому в CorelDRAW этот процесс автоматизирован введением инструмента Graph Paper (Диаграммная сетка).
Кнопка этого инструмента (см. рис. 2.9) расположена на панели инструмента Polygon


(Многоугольник). Все, что говорилось выше о выборе инструмента Polygon (Многоугольник), относится и к выбору инструмента Graph Paper (Диаграммная сетка). Панель атрибутов после выбора этого инструмента представлена на рис. 2.15 — как видите, ее вид практически тот же, что для инструмента Spiral (Спираль), но теперь в панели доступны другие элементы управления.

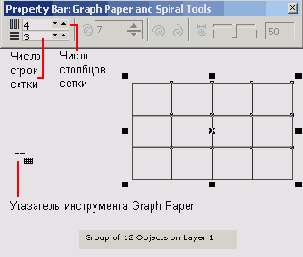

Рис. 2.15. Панель атрибутов после выбора инструмента Graph Paper и построенная им сетка

Сетка строится в следующей последовательности: в наборе инструментов выбирается инструмент Graph Paper (Диаграммная сетка), далее на панели атрибутов задаются количества строк и столбцов будущей сетки, а затем указатель инструмента перетаскивается по диагонали прямоугольной области, которую должна занять сетка. Сетка всегда строится со столбцами равной ширины и строками одинаковой высоты.
Постройте сетку, не меняя принятых по умолчанию значений управляющих параметров, и обратите внимание на сообщение в строке состояния: Group of 12 Objects on Layer 1 (Группа из 12 объектов на слое 1). Построенная сетка утрачивает связь с инструментом Graph Paper (Диаграммная сетка), и воспользоваться им для ее модификации не удастся. О том, как работать с группами объектов и каким образом преобразовывать их в отдельные объекты, рассказывается в уроке 10.
