Учебный курс по CorelDRAW 12





Стандартные фигуры

В версии 10 пакет CorelDRAW пополнился новым классом примитивов — стандартными фигурами (perfect shapes). Примитивы этого класса предназначены для ускоренного построения часто встречающихся в практической работе графических фрагментов. Класс разделен на пять подклассов: базовые фигуры (basic shapes), стрелки (arrow shapes), элементы блок-схем (flowchart shapes), звезды (star shapes), выноски (callout shapes). На рис, 2.17 представлена панель инструмента Perfect Shapes (Стандартные фигуры) и палитры, соответствующие каждому из пяти перечисленных выше подклассов стандартных фигур. Палитры открываются одноименной инструменту кнопкой панели атрибутов.

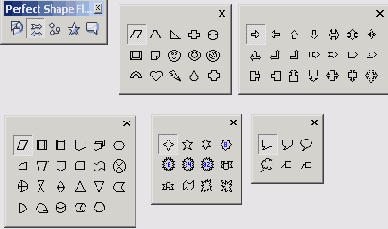

Рис. 2.17. Панель инструмента Perfect Shapes и палитры подклассов стандартных фигур

Построение стандартных фигур распадается на две операции: собственно построение и настройка формы. Чтобы построить стандартную фигуру, следует выполнить описанную ниже процедуру.
1. Щелкните на кнопке инструмента Perfect Shapes (Стандартные фигуры).

Как при работе с инструментами, входящими в панель инструмента Polygon (Многоугольник), на месте инструмента Perfect Shapes (Стандартные фигуры) появляется кнопка со значком одного из подклассов стандартных фигур — того, который был использован последним. При необходимости построить стандартную фигуру другого подкласса следует выбрать соответствующий ему инструмент.

2. Перетащите указатель мыши по диагонали будущей стандартной фигуры.
На странице появится выбранная стандартная фигура, окруженная маркерами выделения. У большинства стандартных фигур при выделении появляются также дополнительные цветные маркеры в форме маленького ромбика — маркеры-модификаторы (рис. 2.18, справа). Маркеров-модификаторов может быть от одного до трех. Перетаскивая маркеры-модификаторы мышью, можно менять внешний вид стандартной фигуры в достаточно широких пределах (рис. 2.18, слева и в середине).

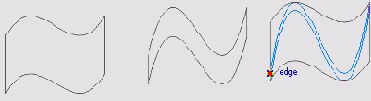

Рис. 2.18. Стандартная фигура из подкласса элементов блок-схем и результаты изменения ее формы с помощью маркера-модификатора

Построенную стандартную фигуру можно впоследствии перенастраивать с помощью маркера-модификатора и менять ее габариты и ориентацию с помощью элементов управления панели атрибутов. Возможность настройки формы стандартной фигуры с помощью маркеров-модификаторов (которых может быть от одного до трех) сохраняется в продолжение всей работы над изображением и утрачивается только после преобразования стандартной фигуры в кривую линию (о линиях подробно рассказывается в уроках 3 и 5).
