Учебный курс по CorelDRAW 12
Модель кривой
В этом уроке обсуждаются приемы построения всевозможных линий. Как правило, именно работа с линиями вызывает наибольшие сложности у начинающих пользователей CorelDRAW. Причина этого — не в сложности освоения и использования инструментария CorelDRAW (как раз наоборот!), а в недостаточном понимании моделей, с помощью которых линии представляются на изображении. Да, именно моделей, а не модели, потому что для представления различных классов линий в CorelDRAW предусмотрено несколько классов объектов. Это вполне логично. Как уже отмечалось, объекты объединяются в один класс по признакам общей структуры и поведения, то есть реакции на действия с ними. А ведь действия с линиями, которые представляют собой, например, изображение лица на портрете и размерную схему на чертеже, существенно отличаются друг от друга.
В предыдущем уроке мы уже познакомились с несколькими классами графических объектов. В этом уроке мы познакомимся с такими классами объектов, как кривая (curve), размерная линия (dimension line), соединительная линия (interactive connector line) и суперлиния (artistic media group). Мы узнаем, как они устроены, и освоим приемы их построения. Приемы редактирования и модификации формы линий будут рассмотрены отдельно, в уроке 5.
В основе принятой в CorelDRAW модели линий лежат два понятия: узел и сегмент.
Здесь и далее под термином «линия» следует понимать объект, относящийся к классу кривых (curve). Отрезки прямых линий представляют собой всего лишь частный случай объектов этого класса (кривая с бесконечно большим радиусом изгиба) и отдельно не рассматриваются.
Узлом называется точка на плоскости изображения, фиксирующая положение од ного из концов сегмента кривой. Сегментом называется часть кривой, соединяю щая два смежных узла. Узлы и сегменты неразрывно связаны друг с другом: в замкнутой линии узлов столько же, сколько сегментов, в незамкнутой — на один yзел больше.
Любая кривая в CorelDRAW состоит из узлов и сегментов, и все операции с кривыми на самом деле представляют собой операции именно с ними. Узел полно стью определяет характер предшествующего ему сегмента, поэтому для незамкну той линии важно знать, который из двух ее крайних узлов является начальный, а для замкнутой — направление линии (по часовой стрелке или против нее). По характеру предшествующих сегментов выделяют три типа узлов: начальный узел незамкнутой кривой, а также прямолинейный (line) и криволинейный (curve) узлы. На рис. 3.1 промежуточный узел 1 и конечный узел — прямолинейные, а промежуточный узел 2 — криволинейный.
Рис. 3.1. Сегменты и узлы линии
На рисунке видно, что узлы линии отображаются на экране так же, как уже знак мые нам узлы примитивов — в виде небольших квадратиков без заливки. Начал ный узел отображается квадратиком чуть большего размера.
Выделенные при редактировании узлы также отображаются на экране квадратика увеличенного размера, но в этом случае — с черной заливкой.
Для узлов, смежных хотя бы с одним криволинейным сегментом, имеется еще од классификация типов: они подразделяются на точки излома (cusp) и сглаженые узлы (smooth). Частным случаем сглаженного узла является узел симметричный (symmetrical), но таким может быть только узел, расположенный между двумя криволинейными сегментами. Перед тем как разобраться с этой классификацией подробнее, необходимо ближе познакомиться с «устройством» узла линии. Все компоненты узла, представленные на рис. 3.2, отображаются на экране, только если этот узел предварительно выделен с помощью инструмента Shape (Форма) и при этом на той же кривой не выделено более ни одного узла.

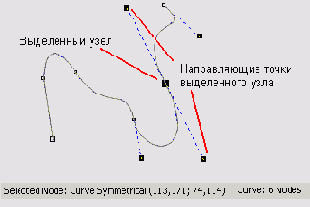

Рис. 3.2. «Устройство» узла линии
Со стороны примыкания к выделенному узлу криволинейного сегмента отображается так называемая направляющая точка. На экране она показана в виде зачерненного квадратика, соединенного с узлом штриховой линией. Эта штриховая линия совпадает с касательной к криволинейному сегменту в точке его вхождения в узел. Чем дальше направляющая точка располагается от узла, тем медленнее криволинейный сегмент отклоняется от касательной по мере удаления от узла. При выделении узла, разделяющего два криволинейных сегмента, на экране отображаются четыре направляющих точки — с обоих концов каждого сегмента.
Тип узла (он отображается в строке состояния) определяет возможное взаимное расположение его направляющих точек.
