Линии переменной ширины и инструмент Artistic Media

С помощью инструмента Artistic Media (Суперлиния) строятся составные объекты класса «суперлинии». Каждый из этих объектов состоит из двух частей — линии, играющей роль управляющего объекта и определяющей основные параметры формы составного объекта в целом, и подчиненного объекта, определяющего детали этой формы. В роли подчиненного объекта может выступать замкнутая кривая или даже произвольный объект CorelDRAW, причем и управляющая линия, и подчиненный объект могут строиться как заранее, до построения суперлинии, так и создаваться в ходе него. Для реализации такого широкого спектра возможностей инструмент Artistic Media (Суперлиния) может работать в нескольких режимах, отличающихся друг от друга только способами построения, а не конечной структурой составного объекта — суперлинии. Каким бы режимом мы ни воспользовались, результаты будут относиться к одному классу, что позволяет их редактировать одинаковыми приемами.
Выбор режимов работы инструмента Artistic Media (Суперлиния) выполняется с помощью панели атрибутов, которая после его выбора в наборе инструментов принимает вид, приведенный на рис. 3.13.

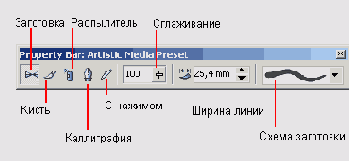

Рис. 3.13. Панель атрибутов инструмента Artistic Media

Элементы управления панели атрибутов перечислены ниже.

  • Кнопки Preset (Заготовка), Brush (Кисть), Sprayer (Распылитель), Calligraphic (Каллиграфия) и Pressure (С нажимом) позволяют переключать режимы работы инструмента (см. далее).
  • Поле с ползунком Freehand Smoothing (Сглаживание) позволяет регулировать частоту создания узлов и, следовательно, степень гладкости управляющей линии соединенного объекта при ее построении от руки.
  • Счетчик Artistic Media Tool Width (Ширина линии) содержит значение, определяющее максимальную ширину подчиненного объекта при построении суперлинии.
  • Раскрывающийся список Preset (Заготовка) позволяет выбрать схему подчиненного объекта при работе в режиме заготовки.
  • Рассмотрим режимы работы инструментом Artistic Media (Суперлиния) и их особенности.
