Соединительные линии представляют собой особый класс линейных объектов, очень удобных для построения всевозможных схематических изображений, в особенности — блок-схем. В сочетании со стандартными фигурами инструмент
Interactive Connector Tool (Соединительная линия) предоставляет пользователю дополнительные возможности.
Оба конца соединительной линии должны присоединяться к объекту в специальных точках (точках присоединения). После построения соединительная линия связывает эти точки. Вариантов соединения может быть два: ломаной линией, состоящей из строго горизонтальных и строго вертикальных прямолинейных сегментов вне зависимости от взаимного положения соединенных объектов (ломаная соединительная линия) и отрезком прямой (прямая соединительная линия). Выбирается вариант с помощью кнопок Angled connector (Ломаная соединительная линия) и Straight connector (Прямая соединительная линия), расположенных на панели атрибутов инструмента Interactive Connector Tool (Соединительная линия). Пример ломаной соединительной линии представлен на рис. 3.27.

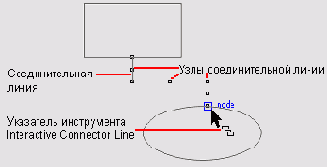

Рис. 3.27. Заключительный этап построения соединительной линии
Процедура построения соединительной линии состоит из двух действий, выполняющихся при выбранном инструменте Interactive Connector Line (Соединительная линия).
1. Зафиксируйте точку присоединения соединительной линии к первому из двух объектов. Для этого указатель инструмента подводится к точке присоединения, пока она не будет выделена цветным кружком, после чего выполняется щелчок мышью.
2. Зафиксируйте точку присоединения соединительной линии ко второму объекту точно так же, как к первому.
После построения соединительной линии можно перемещать ее отдельные сегменты, перетаскивая их инструментом Interactive Connector Line (Соединительная линия). Оба объекта, к которым присоединяется соединительная линия, становятся для нее управляющими.
