Упражнение 5.5. Симметричное смещение узлов

1. Постройте на свободном месте страницы окружность и преобразуйте ее в замкнутую кривую с помощью кнопки Convert To Curves (Преобразовать в кривые) панели атрибутов (на ней изображена окружность с четырьмя узлами). На окружности, ставшей замкнутой кривой, появится четыре узла. Выберите инструмент Shape (Форма) и с его помощью выделите все узлы бывшей окружности,
а затем удвойте их количество, вставив между ними новые узлы — для этого достаточно щелкнуть на кнопке со знаком «плюс» на панели атрибутов. Выделите все узлы, кроме самого верхнего и самого нижнего (рис. 5.20, а).

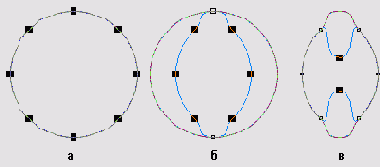

Рис. 5.20. Симметричное смещение узлов

2. Щелкните на кнопке Reflect Nodes Horizontally (Отразить узлы по горизонтали) панели атрибутов — кнопка останется нажатой, показывая, что включен режим симметричного смещения узлов.
3. Перетаскивайте влево самый правый из выделенных узлов, удерживая при этом нажатой клавишу Ctrl . Узлы, расположенные правее вертикальной оси бывшей окружности, будут смещаться влево, а симметрично расположенные по отношению к ним узлы левой половины окружности — вправо (рис. 5.20, б).
4. Выключите режим симметричного смещения узлов, еще раз щелкнув на кнопке Reflect Nodes Horizontally (Отразить узлы по горизонтали). Вновь включите этот режим, только теперь щелчком на кнопке Reflect Nodes Vertically (Отразить узлы по вертикали). Отмените ранее сделанное выделение, щелкнув инструментом Shape (Форма) на свободном месте страницы, и выделите только самый верхний и самый нижний узлы кривой.
5. Перетащите вниз верхний выделенный узел, удерживая при этом нажатой клавишу Ctrl . Узлы будут смещаться симметрично относительно горизонтали, проведенной через центр бывшей окружности (рис. 5.20, в).
