Выравнивание узлов

Выравниванием узлов называется их перемещение по горизонтали и/или вертикали таким образом, чтобы они расположились на одной горизонтальной или вертикальной прямой или полностью совместились. Выравнивание возможно только в том случае, если выделено более одного узла, принадлежащего кривой. После выделения нескольких узлов щелкните на кнопке Align Nodes (Выровнять узлы) панели атрибутов (см. рис. 15.16), и на экране появится диалоговое окно выравнивания узлов, представленное на рис. 5.21, а.

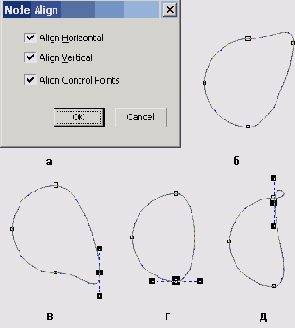

Рис. 5.21. Диалоговое окно выравнивания узлов и результаты попарного выравнивания узлов кривой, преобразованной из окружности

В диалоговом окне имеются три флажка, управляющих режимами выравнивания.
- При установке флажка Align Horizontal (Выровнять по горизонтали) все выделенные узлы кривой перемещаются в вертикальном направлении до совмещения с горизонтальной линией, проведенной через узел, выделенный последним.
- При установке флажка Align Vertical (Выровнять по вертикали) все выделенные узлы кривой перемещаются в горизонтальном направлении до совмещения с вертикальной линией, проведенной через узел, выделенный последним.
- Устанавливать флажок Align Control Points (Выровнять направляющие точки) можно только в том случае, если выделено ровно два узла кривой и одновременно установлены два предыдущих флажка. В результате выравнивания ранее выделенный узел перемещается до совмещения со вторым узлом, и его направляющие точки также перемещаются до совмещения с направляющими точками второго узла.
Чтобы освоить прием выравнивания узлов кривой, выполним небольщое упражнение.
