Учебный курс по CorelDRAW 12





Упражнение 5.7. Разрезание объектов

Цель этого упражнения — практическое закрепление навыков работы с инструментом Knife (Лезвие). Выполняя его, мы построим стилизованное изображение раковины жемчужницы и «раскроем» ее створки.
1. Вначале постройте эллипс, вытянутый в горизонтальном направлении, и преобразуйте его в кривую (рис. 5.32, а).

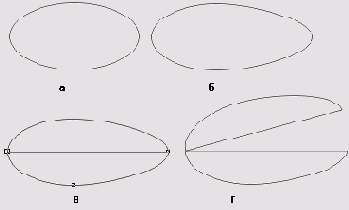

Рис. 5.32. Последовательность построения раскрывшейся «жемчужницы»

2. Выделите инструментом Shape (Форма) верхний и нижний узлы бывшего эллипса и сместите их влево примерно на треть ширины эллипса при нажатой клавише Ctrl . Результат представлен на рис. 5.32, б.
3. Выберите инструмент Knife (Лезвие) и включите режим автозамыкания с помощью кнопки Auto-Close On Cut (Автозамыкание) панели атрибутов. Кнопка второго режима должна быть отжата. Переместите указатель инструмента в левук крайнюю точку кривой, убедитесь, что указатель принял вертикальное поло жение, и щелкните мышью. Сместите указатель мыши вправо (за ним потянет ся линия будущего разреза) и переместите указатель в крайнюю правую точк; кривой, в которой и выполните второй щелчок. Кривая окажется разбитой две отдельных замкнутых кривых, каждая из которых представляет собой от дельный объект. Результат представлен на рис. 5.32, в.
4. Указателем инструмента Pick (Выбор) выделите верхний из объектов. Откроит пристыковываемое окно Transformation (Преобразование) и щелкните в нем кнопке настройки параметров поворота. Установите центр поворота в левом нижнем углу и задайте угол поворота равным 15°. После щелчка на кнопке Apply (Применить) раковина раскроет створки (рис. 5.32, г).
В заключение попробуйте выполнить это упражнение еще раз, но при разрезании вместо двух щелчков перетащите указатель по волнообразной траектории — края раковины станут зазубренными.
