Инструмент Smudge

Инструмент Smudge (Размазывание) появился в программе CorelDRAW недавно — в версии 11. Размазывание— операция, позволяющая в интерактивном режиме искажать замкнутую кривую. Суть операции — смещение края объекта инструментом эллиптической формы. Степень и форма искажения определяются значениями управляющих параметров инструмента, которые могут задаваться с помощью элементов управления панели атрибутов инструмента (рис. 5.35) или специальным устройством (панелью с пером, чувствительным к нажиму и углу наклона).

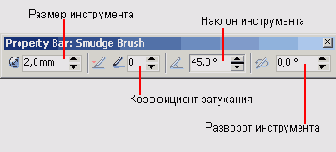

Рис. 5.35. Панель атрибутов инструмента Smudge

Смещение может осуществляться как внутрь объекта, так и наружу

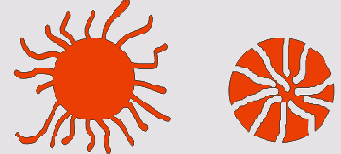

Рис. 5.36. Размазывание наружу и внутрь замкнутой кривой

- Значение в счетчике Nib size (Размер инструмента) определяет размер инструмента. Размер задается в единицах измерения, выбранных по умолчанию.
- Значение в счетчике Tilt (Наклон инструмента) определяет соотношение габаритных размеров инструмента. Задается в градусах, может меняться в диапазоне от 15 до 90°. Влияние наклона инструмента на форму его рабочей части иллюстрирует рис. 5.37.

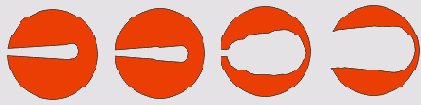

Рис. 5.37. Влияние угла наклона инструмента на форму его рабочей области: наклон меняется от 15 до 90° при фиксированном развороте инструмента 45°

- Значение в счетчике Bearing (Разворот инструмента) задает разворот рабочей части инструмента относительно вертикальной оси. Наиболее заметно влияние этого параметра при небольших углах наклона инструмента, когда форма его рабочей части существенно асимметрична. Значение задается в градусах.
- Если значение в счетчике Add dryout (Коэффициент затухания) равно нулю, размер инструмента по мере его перемещения от кривой остается неизменным. Положительные значения коэффициента затухания означают уменьшение размера инструмента по мере размазывания, отрицательные — его увеличение (рис. 5.38 и 5.39).
С помощью инструмента Smudge (Размазывание) пользователь може,т, при желании, приблизить процедуру формообразования объектов к рисованию традиционными инструментами художника. Впрочем, полностью его достоинства раскрываются при наличии в составе компьютера графической панели с пером. В этом случае управляющие параметры инструмента могут меняться динамически в процессе размазывания.

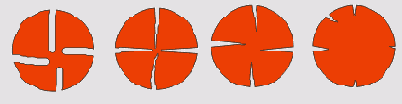

Рис. 5.38. Влияние затухания на размазывание внутрь контура: коэффициент затухания меняется от 0 до 8

Рис. 5.39. Влияние затухания на размазывание внутрь контура: коэффициент затухания меняется от -1 до -5
