Учебный курс по CorelDRAW 12
Форма и разворот пера контурной линии
При желании пользователь может задать параметры формы пишущего инструмента, с помощью которого строится контур. Имеется возможность задавать отношение ширины инструмента к его высоте и фиксировать разворот рабочей части инструмента. Это позволяет имитировать каллиграфические штрихи.
Разворот рабочей части инструмента аналогичен развороту инструмента Smudge (Размазывание) вокруг вертикальной оси (см. урок 5). Положительные значения угла соответствуют развороту его рабочей части против часовой стрелки от вертикального положения, отрицательные значения — развороту по часовой стрелке.

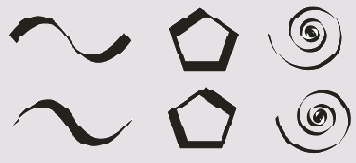

На рис. 7.6 представлены два варианта построения контуров одинаковых фигур, отличающиеся лишь углом разворота инструмента. В обоих случаях высота инструмента составляет 15 % от его ширины, в верхнем ряду угол наклона составляет 40°, а в нижнем -40°. Шириной пишущего инструмента управлять нельзя — она определяется шириной линии обводки.
Форма пишущего инструмента получается преобразованием масштабирования, примененного к исходной форме— квадрату или кругу. Выбор между этими формами определяется способом оформления углов контура. В случае заостренных или срезанных углов в качестве исходной формы используется квадрат, в случае закругленных углов — круг. Если в качестве завершителей контура выбраны закругления, то преобразование масштабирования пишущего инструмента оказывает влияние и на их форму — края контура будут обрезаться не по окружности, а по форме пишущего инструмента, эллипсу с той или иной степенью сжатия.
Рис. 7.6. Два варианта выбора наклона пера для контуров
