Вращение тел экструзии

Вращением тела экструзии называется такое изменение параметров перспективной проекции, при котором возникает зрительный эффект разворота тела экструзии в пространстве. Из этого определения сразу видно, что тела с параллельными типами экструзии не могут разворачиваться в пространстве средствами CorelDRAW.
При необходимости поворота тел с параллельным типом экструзии ее можно заменить перспективной, отодвинув достаточно далеко точку схода и отрегулировав глубину экструзии. Небольшая непараллельность ребер боковых поверхностей тела экструзии будет незаметной.

Для выполнения вращения тела экструзии CorelDRAW 12 предоставляет два инструмента — интерактивный и традиционный, основанный на вводе данных в поля вспомогательного диалогового окна, раскрывающегося после щелчка на кнопке Extrude Rotation (Пространственный разворот) панели атрибутов. Для перехода в режим интерактивного вращения достаточно щелкнуть мышью на маркере управляющей схемы тела экструзии, имеющем форму перечеркнутого квадрата. В режиме интерактивного вращения к управляющей схеме добавляется новый элемент — охватывающее ее центр цветное штриховое кольцо с треугольными выступами. Форма указателя инструмента также меняется (рис. 12.22, а).

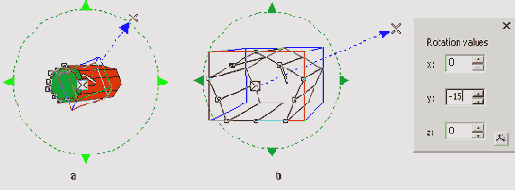

Рис. 12.22. Вращение тела экструзии вокруг вертикальной оси координат

Когда указатель инструмента находится внутри штрихового кольца, он приобретает форму двух кольцевых стрелок. Перетаскивая такой указатель по горизонтали, можно разворачивать тело экструзии вокруг вертикальной оси координат (рис. 12.22, 6).
Поскольку достаточно малое смещение указателя инструмента приводит к значительному изменению положения тела экструзии, для точного разворота на заданный угол удобнее ис'нользовать счетчики вспомогательного диалогового окна (см. рис. 12.22, справа)?для открытия которого нужно щелкнуть на кнопке Extrude Rotation (Пространственный разворот). После открытия вспомогательного диалогового окна щелкните на кнопке с изображением осей координат, расположенной в его правом нижнем углу.
По умолчанию во вспомогательном окне отображается еще один интерактивный инструмент разворота тела экструзии в пространстве (рис. 12.23, справа). Этот инструмент представляет собой символическое изображение трекбола со стеклянным шариком, в который «впаяна» составленная из кубиков цифра три. При наведении на него указателя мыши указатель принимает форму руки, с помощью которой трекбол можно разворачивать в пространстве, ориентируясь на внешний вид символа. Разворот выбранного тела экструзии будет производиться синхронно с шариком трекбола. Расположенная в левом нижнем углу вспомогательного окна кнопка с круговой стрелкой позволяет отменить операцию разворота тела экструзии, возвращая ему исходную пространственную ориентацию. Чтобы развернуть тело экструзии вокруг вертикальной оси координат, следует перетаскивать указатель инструмента в горизонтальном направлении.

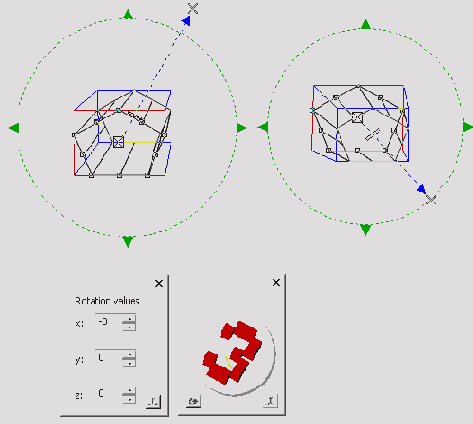

Рис. 12.23. Вращение тела экструзии вокруг горизонтальной оси координат

Чтобы развернуть тело экструзии вокруг оси z, перпендикулярной горизонтальной и вертикальной осям координат, следует перетаскивать указателем инструмента любую точку штрихового кольца модифицированной управляющей схемы. Указатель инструмента при наведении на штриховое кольцо принимает форму двуглавой дугообразной стрелки (рис. 12.24).

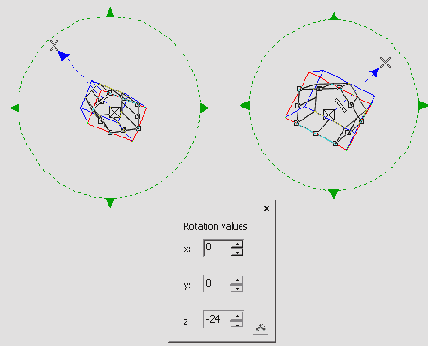

Рис. 12.24. Вращение тела экструзии вокруг оси z
