Учебный курс по CorelDRAW 12



Увеличительная линза

Увеличительная линза имитирует эффект настоящего увеличительного стекла, отображая в увеличенном виде перекрываемые ею объекты. Однако в отличие от обычной лупы, кратность увеличения можно регулировать в диапазоне от 0,1 до 100. Более того, линза этого типа при задании кратности увеличения меньше единицы отображает перекрываемые объекты в уменьшенном виде.
Увеличительная линза всегда прозрачна — даже если преобразование увеличительной линзы применяется к объекту с заливкой, эта заливка игнорируется на нее время использования этого объекта в качестве увеличительной линзы. Чтобы создать увеличительную линзу, выполните следующее.
1. Выделите инструментом Pick (Выбор) объект, который будет играть роль линзы.
2. Выберите команду Effects > Lens (Эффекты > Линзы).
3. Выберите альтернативу Magnify (Увеличительная линза) в раскрывающемся списке пристыковываемого окна Lens (Линзы).
4. В счетчик Amount (Кратность) введите значение из диапазона от 0,1 до 100,0.
5. Щелкните на кнопке Apply (Применить).
На рис. 14.3 представлены результаты перекрытия двумя линзами с различной кратностью одинаковых фрагментов рисунка, каждый из которых состоит из двух одинаковых эллипсов.

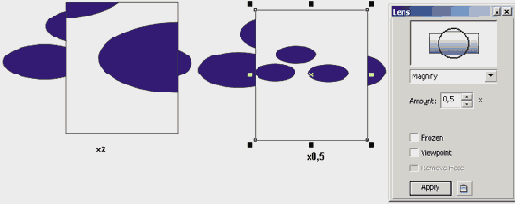

Рис. 14.3. Увеличительные линзы различной кратности: 2 (слева) и 0,5 (справа)

Обратите внимание, что линза двукратного увеличения, будучи расположена в стопке объектов ниже линзы двукратного уменьшения, попадает в «поле зрения» последней и отображается через нее наравне со всеми другими объектами, расположенными в стопке ниже линзы. Если переместить увеличивающую линзу на верх стопки, в уменьшающей линзе будет виден только исходный эллипс, но не его увеличенное изображение.

Как видно из рисунка, при кратности линзы, отличной от 1, размеры области, которая отображается в линзе, не совпадают с размерами самой линзы: в увеличивающей линзе видна меньшая часть изображения, чем та, что перекрывается линзой; в линзе уменьшающей, наоборот, видно больше, чем она перекрывает. Однако и в том и в другом случае линза заслоняет некоторую часть изображения, и размещенные в этой части объекты не видны на чертеже в своем натуральном размере.
